제품소개>용접주변기기>너트&볼트 자동 공급기

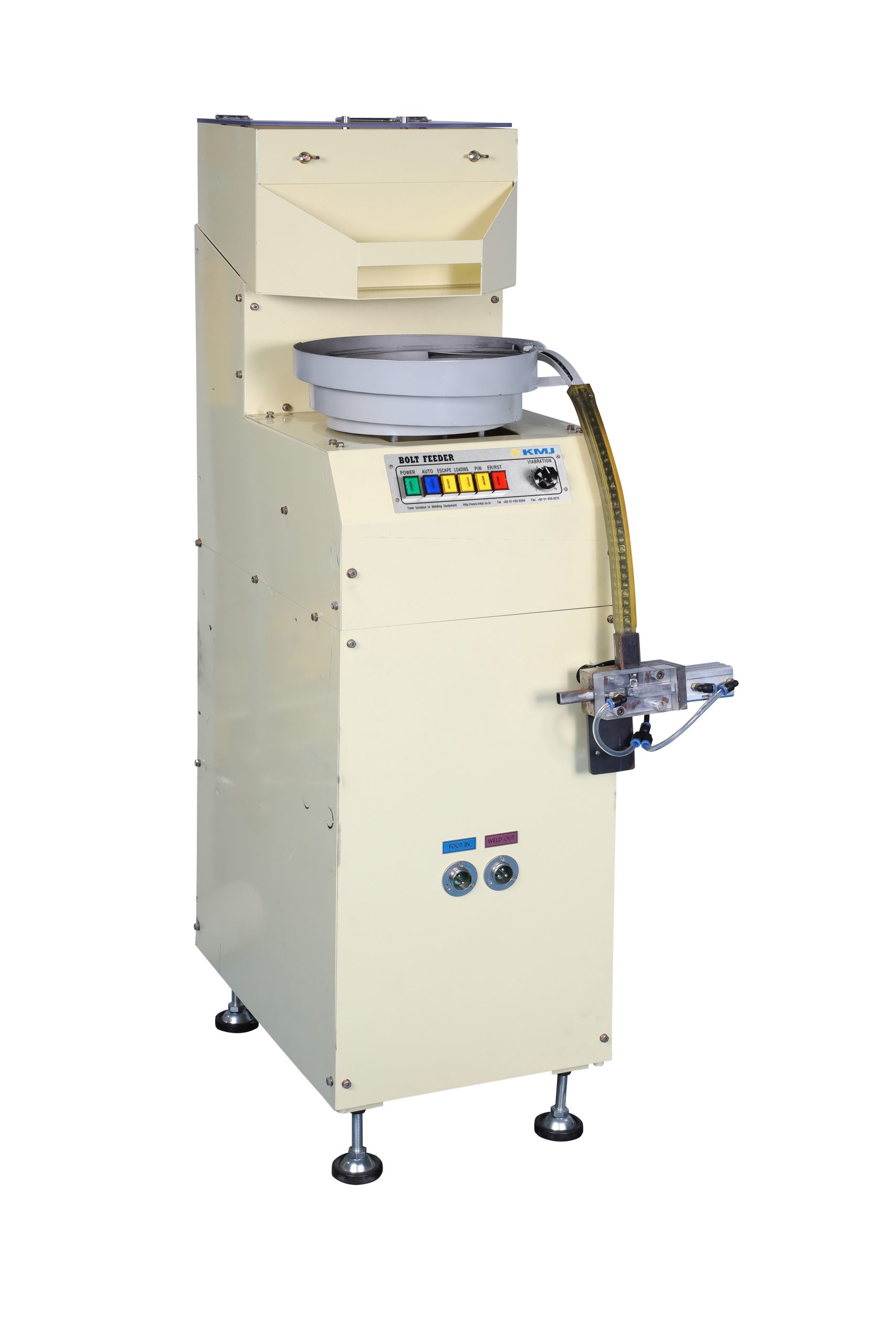

너트&볼트 자동 공급기(Automatic Nut&Bolt Feeder)
- 1. 현장별, 제품별로 상이한 운전환경을 최적조건으로 설정 가능한 풍부한 옵션
- 2. 작업자 편리성과 시인성을 고려한 조작반
- 3. Head의 떨림 없이 안정된 너트 공급을 위한 고강성 거치대
- 4. 용접 스패터 및 외부 이물질 유입 방지를 위한 Hopper 및 Bowl Cover
- 5. Ball Spline을 Bolt Head의 운용 가이드로 사용하여 고(高)정도의 위치 재현성 확보 및 내구성
- ●Option 사양
- 1. 자동 공급식 HOPPER채용 (대용량 STEP 공급식 HOPPER 채용가능)
- 2. 자동화를 위한 외부기기 INTERFACE IN/OUT신호
- 3. NUT, BOLT 누락검출 가능
- 4. 유틸리티 감시기능 (AIR 압력강화)
- 5. 피딩 헤드의 신속하고 정확한 조정을 위한 XY-스테이지
| 주요제원 | MAIN PRODUCTS | UNIT | NUT FEEDER | BOLT FEEDER | ||
| KR-NF-01 | KR-NF-02 | KR-BF-01 | KR-BF-02 | |||
| Hopper 피딩제어 | Hopper Feeding Control | Type | Manual | Counter | Manual | Counter |
| Hopper 커버 | Hopper Cover | Y/N | N | Y | N | Y |
| Bowl 피딩제어 | Bowl Feeding Control | Sensor | Short-curcuited | <--------- | Proximity | <--------- |
| Bowl 커버 | Bowl Cover | Y/N | N | Y(Door) | N | Y(Door) |
| 공급 이상 경보 | Feeding Error Alarm | – | N | LED Lamp | N | LED LAMP |
| Shoot 설정 시간 | Shoot Setting Time | Sec | 2 | Timer Setting | 2 | Timer Setting |
| Shoot 압력 | Shoot Pressure | – | ||||
| Head Type | Head Type | - | Air Nozzle | <--------- | Clamping Cup | <--------- |
| Rod Guide 방식 | Rod Guide Type | - | Ram Guide | <--------- | Ball Spline | <--------- |
| 피딩 행정 | Feeding Stroke | mm | 200 | <--------- | <--------- | <--------- |
| Head 고정위치 | Head fixing Location | – | At W/M | <--------- | <--------- | <--------- |
| Head 미세조정 | Head Fine Adjustment | mm | N | X/Y-axle 5 | N | X/Y-axle 5 |
| 입력 전압 | Input voltage | V | 110 | <--------- | <--------- | <--------- |
| 누락 검출 | No Feeding Detection | – | N | 2 Sensor | N | 2 Sensor |
| 전극 드레싱 S/W | Tip Dressing S/W | – | N | Both Hand P/B | N | Both Hand P/B |
| 수량 카운터 | Feeding Counter | – | N | 4 Digits | N | 4 Digits |
| 작업 완료 출력 | Work Completion Output | – | N | DC24,200mA | N | DC24,200mA |
| 공급 이상 출력 | Feeding Error Output | – | N | DC24,200mA | N | DC24,200mA |
| 공압 이상 출력 | Air Pressure Error Output | – | N | DC24,200mA | N | DC24,200mA |
| 외부 입력 1 | External Input 1 | – | N | Escapement | N | Escapement |
| 외부 입력 2 | External Input 2 | – | N | Alarm Reset | N | Alarm Reset |
| 외형 치수 | Dimension(W x D x H) | mm | 300×500×1,200 | <--------- | <--------- | <--------- |
